Esquemas de Conexión

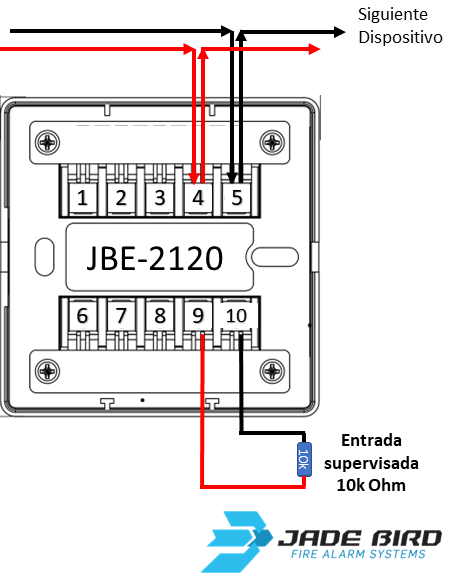

Conexionado de modulo de entrada JBE-2120.

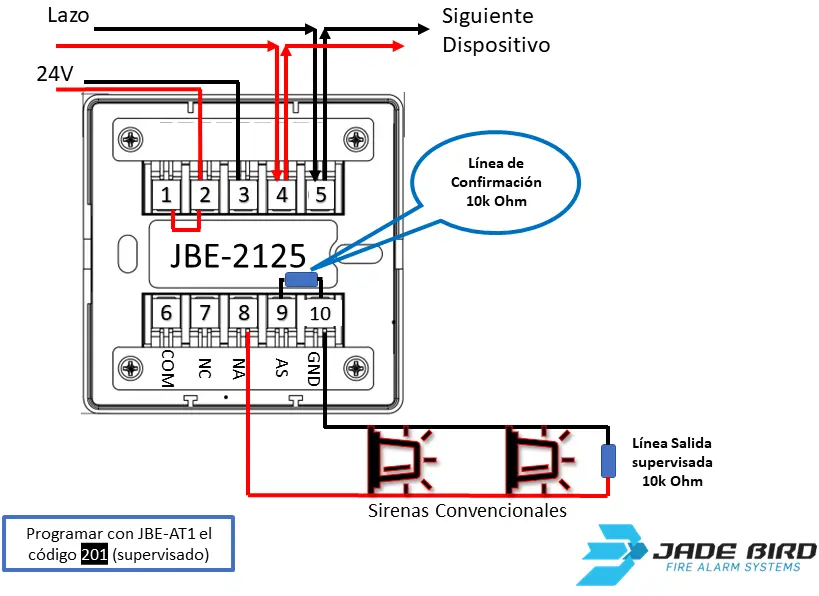

Conexionado de sirenas convencionales al modulo JBE-2125 en modo supervisado.

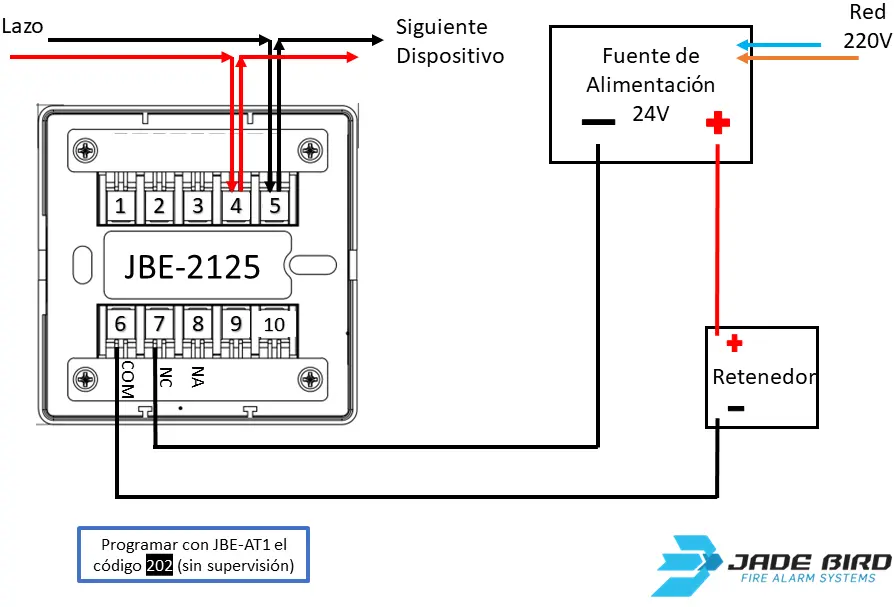

Conexionado de retenedor magnético al modulo JBE-2125 sin supervisión.

       Conexionado de barrera lineal con modulo de entrada JBE-2120 y alimentado con modulo de salida JBE-2125.

Esquema de cableado para sirenas alimentadas a 24 V en la base JBE-2165.

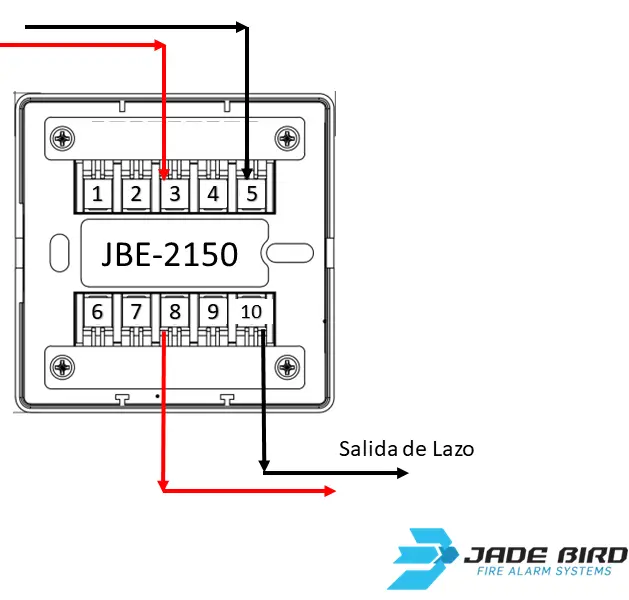

Conexionado del modulo aislador JBE-2150.

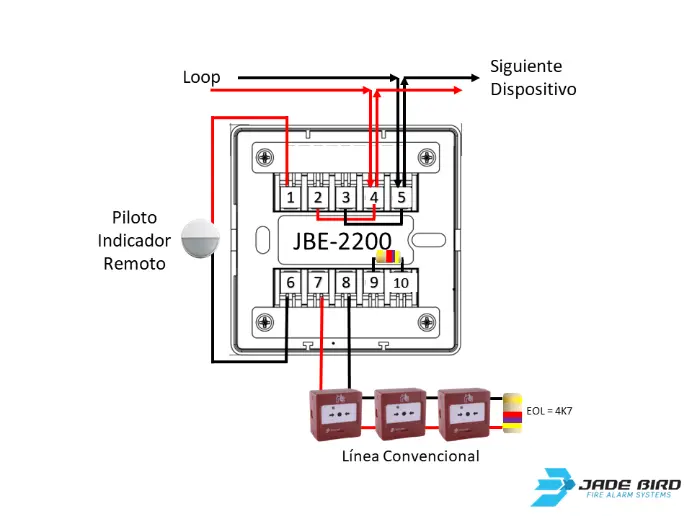

       Conexionado de modulo convencional de zona analógico alimentado directamente del lazo.

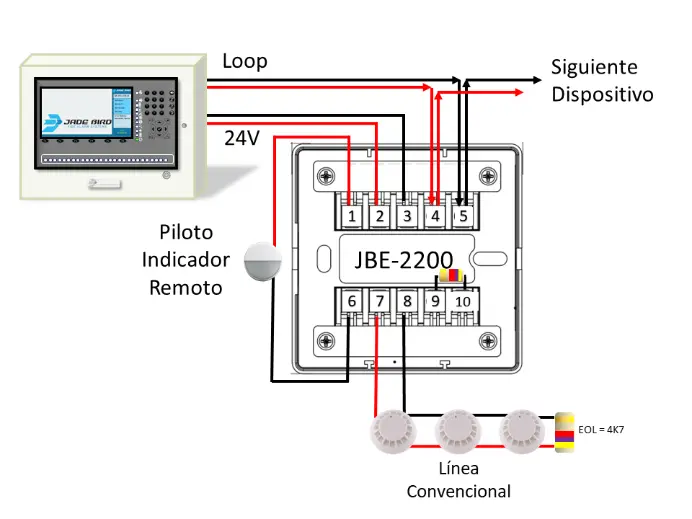

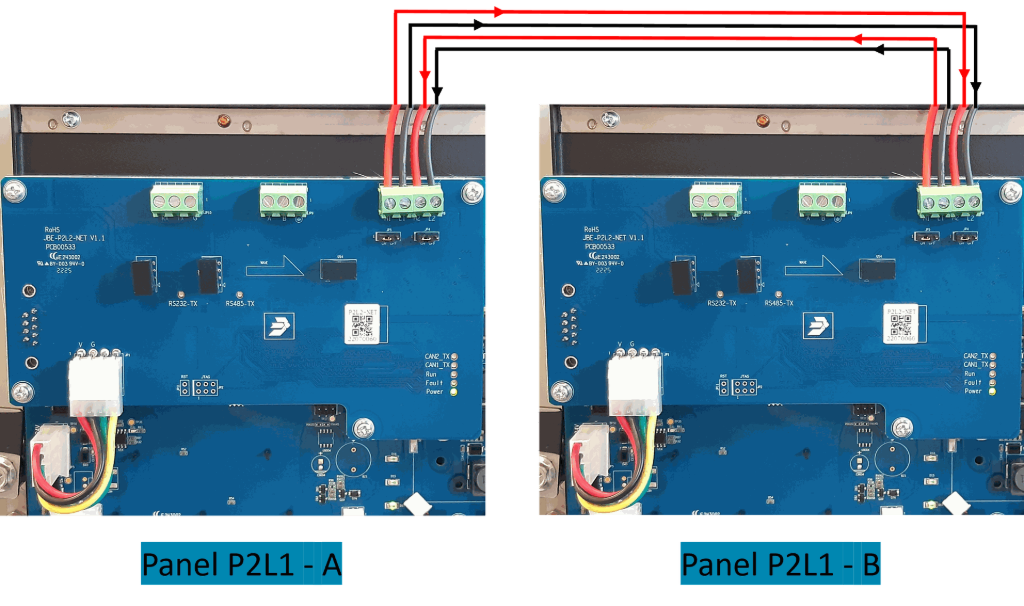

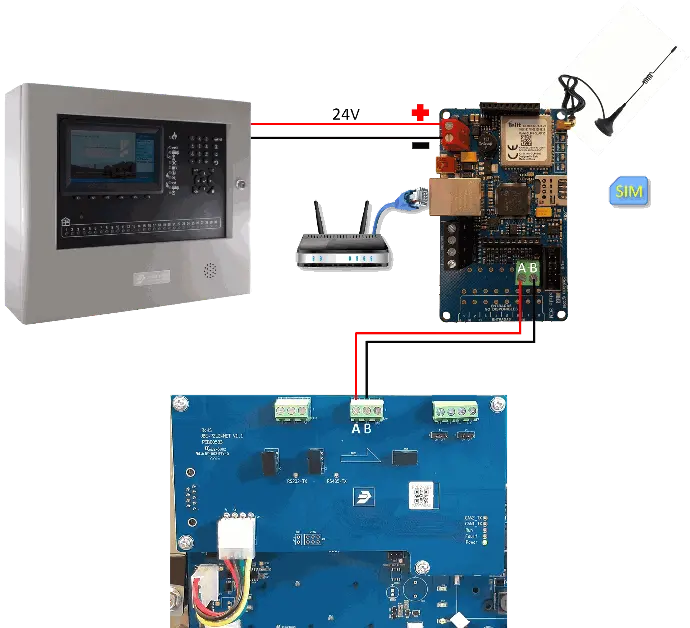

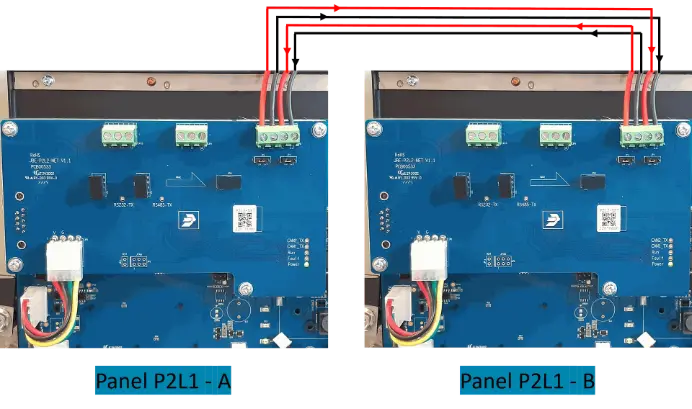

       Conexionado de modulo convencional de zona analógico alimentado a 24v desde la central Draco P2L1.


Wiring diagram to connect conventional zone to the module powered by a 24V.

 Esquema de conexión para detectores convencionales a la base JBE-2165.

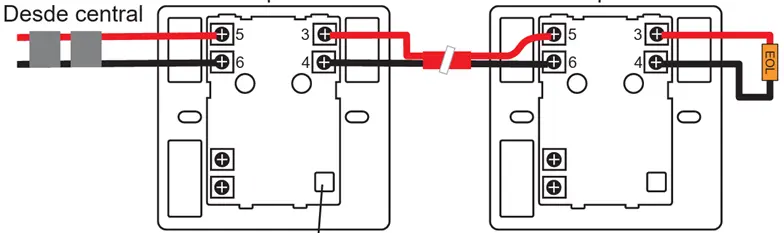

 Esquema conexionado del pulsador de alarma convencional.
